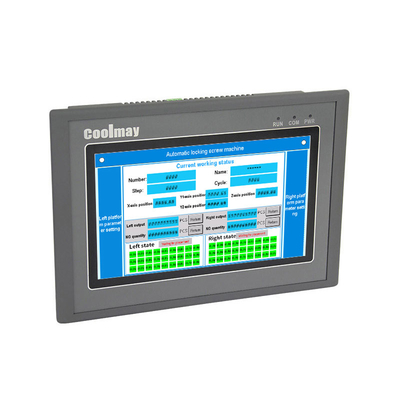

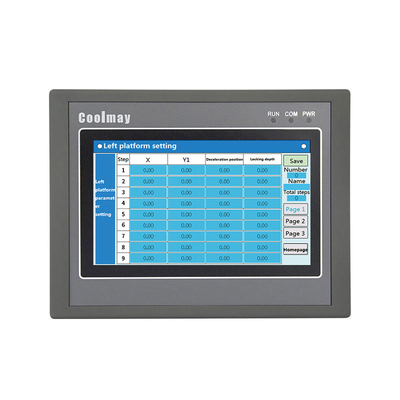

Bảng điều khiển màn hình cảm ứng MODBUS HMI Display 65536 True Colors MT6070H Đa bảo mật

Bảng điều khiển màn hình cảm ứng MODBUS HMI Display 65536 True Colors MT6070H Đa bảo mật

Giao diện người-máy (HMI) kết nối các thiết bị điều khiển công nghiệp như bộ điều khiển logic khả trình (PLC), bộ biến tần, bộ điều tốc DC và đồng hồ đo.Nó là một thiết bị kỹ thuật số sử dụng màn hình hiển thị để ghi các tham số làm việc hoặc nhập lệnh vận hành thông qua một đơn vị đầu vào (như bàn di chuột, chuột, v.v.) để thực hiện tương tác thông tin giữa con người và máy móc.Nó bao gồm hai phần: phần cứng và phần mềm.

Đặc trưng:

■ Các PLC được hỗ trợ.Chúng tôi hỗ trợ các nhà sản xuất sau, Mitsubishi.Omron.panasonic.Siemens.ModBus RTU.ModBus ASCII.ModBusTCP.LG.đồng bằng.định mệnh.Sức sống và như vậy.Đối với các thương hiệu mới, chúng tôi sẽ cung cấp giao thức truyền thông liên quan để cập nhật. (Các thương hiệu được đề cập ở trên được bảo lưu bởi các nhà sản xuất có liên quan)

■ Hoạt động thuận tiện và hướng dẫn macro.Bằng cách vận hành các macro có thể giúp PLC giải quyết các tính toán phức tạp, cùng với macro giao tiếp, người dùng có thể tự soạn thảo giao thức giao tiếp và sau đó phần tử có thể giao tiếp với hệ thống nhất định thông qua cổng COM.

■ Nhanh chóng tải chương trình qua USB.Tải xuống qua USB Ver1.1/2.0 sẽ rút ngắn thời gian tải xuống

■ Cổng giao tiếp Ethernet (Chỉ có sẵn cho HMI sê-ri MT60 dưới dạng tùy chọn) 10/100BASE-T, cổng giao tiếp ethernet cung cấp chức năng trao đổi dữ liệu nhanh.Bất kỳ TP nào cũng có thể tổ chức mạng để thực hiện điều khiển từ xa tổng hợp.Dữ liệu cũng có thể được tải lên trong thời gian ngắn qua Ethernet.

■ Sao lưu dữ liệu bằng đĩa U (hệ thống tệp đĩa U phải là FAT 32) hoặc thẻ SD (chỉ hỗ trợ HMI dòng MT60)

■ Nhiều bảo mật.Cung cấp mật khẩu bảo vệ để bảo vệ tài sản trí tuệ của lập trình viên.Cung cấp bảo vệ bằng mật khẩu khi sử dụng phần tử màn hình.Phần tử chỉ có thể được sử dụng khi mức đặc quyền của người dùng cao hơn trạng thái của phần tử.

Tham số:

Thông số kỹ thuật	Kích thước	212*148*40mm
	kích thước cắt bỏ	194*138mm
	kích thước hiển thị	154*87mm
	Trọng lượng (kg)	Appox.0,54kg
Trưng bày	Trưng bày	Màn hình LCD 7 inch
	Nghị quyết (điểm ảnh)	800*480
	độ sáng	300cd/m²
	Độ tương phản	400:1
	đèn nền	DẪN ĐẾN
	Thời gian đèn nền	60.000 giờ
	Màu hiển thị	65536 màu thật
	loại cảm ứng	Bảng điện trở 4 dây
Kho	ROM	128 MB
	ĐẬP	64MB
	CPU	Lõi ARM9 400 MHz
Hệ điều hành		CHIẾN THẮNG 5.0
giao diện	cổng USB	USB 2.0×1 (cổng USB và có thể được kết nối với ổ flash USB bên ngoài, chuột, v.v.)
	Cổng tải xuống	Có (Cáp cổng nam loại B để tải xuống chương trình)
	Cổng mạng	Không bắt buộc
	cổng COM	1 RS232 và 1 RS485
	giao thức	Hỗ trợ MODBUS, cổng miễn phí và Giao thức truyền thông PLC chung
âm thanh		Không bắt buộc
Lịch		Đúng
Điện áp đầu vào		Mặc định là DC12~24±10%V
Sự tiêu thụ		200mA*24V
lớp bảo vệ		IP65 (mặt trước)
Nhiệt độ		Môi trường xung quanh: 0～50℃ |Môi trường bảo quản: -20～70℃
độ ẩm		20%～90% độ ẩm tương đối
chứng nhận		CE
Phần mềm		Phần mềm lập trình HMI Coolmay





Đặc điểm kỹ thuật phần cứng:
