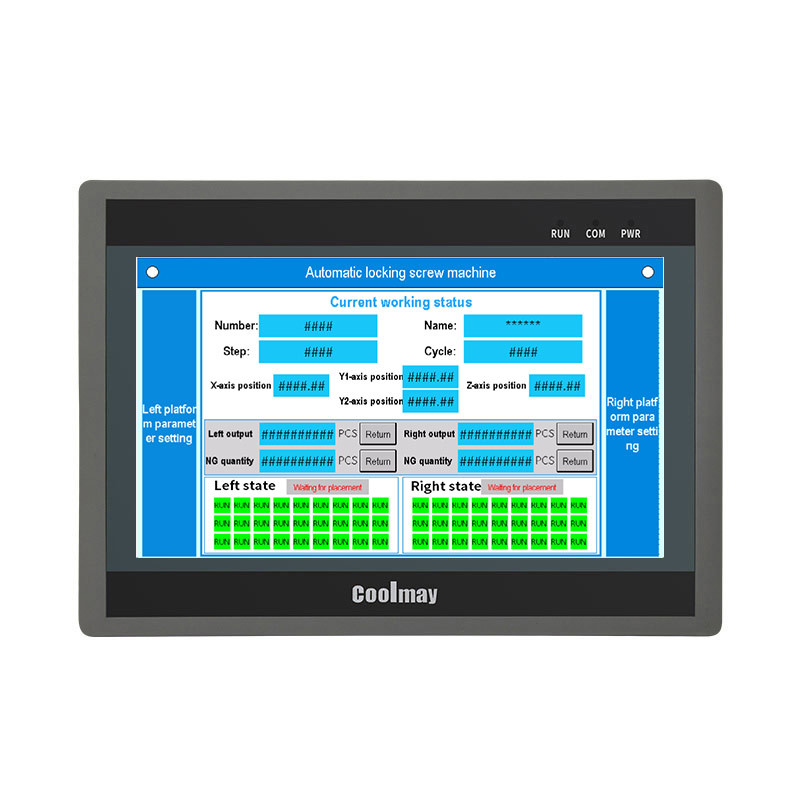

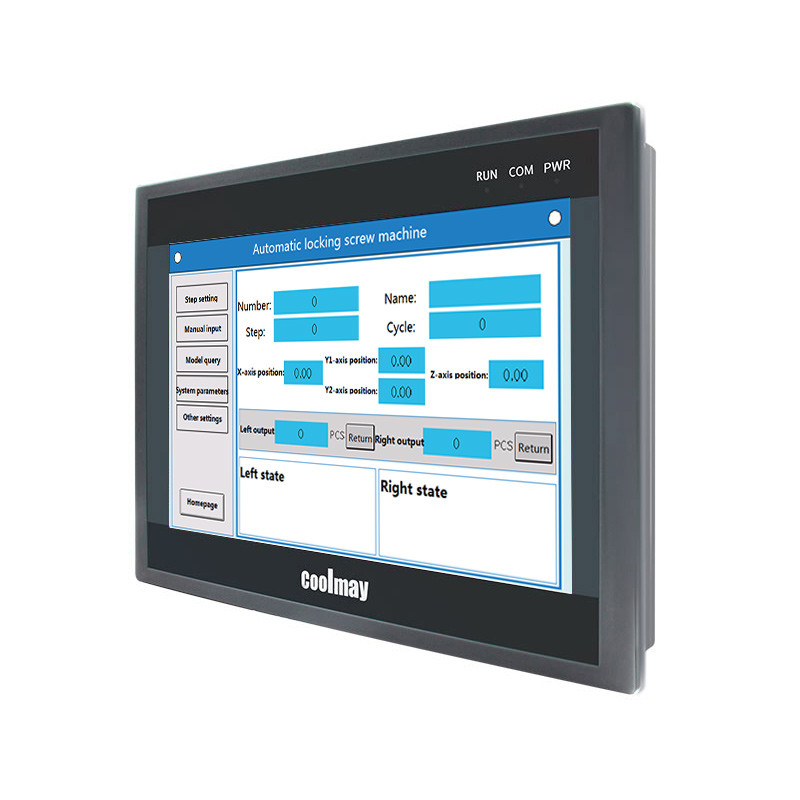

Bộ Điều Khiển PLC Màn Hình Cảm Ứng Kỹ Thuật Số Coolmay 10'' RS232 RS485 Bảng Điều Khiển Tự Động Hóa PLC

Bộ điều khiển Plc màn hình cảm ứng có thể lập trình kỹ thuật số Coolmay 10'' Rs232/Rs485 Bảng điều khiển tự động hóa Plc

Giải pháp tất cả trong một là tích hợp bộ điều khiển, giao diện vận hành, đầu vào/đầu ra, đầu vào/đầu ra tương tự, đếm/xung tốc độ cao và cổng giao tiếp vào một thiết bị nhỏ gọn để đáp ứng nhu cầu điều khiển tự động hóa thiết bị của khách hàng.

MÔ TẢ SẢN PHẨM HMI PLC ALL IN ONE

① Dòng QM3G: Dòng QM3G-FH

② HMI 43 : 4.3inch 50 : 5inch 70 /70HD/70K : 7inch t 100 : 10inch

③ Đầu vào và đầu ra kỹ thuật số (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20 DO 60: 30DI 30DO

④ Loại mô-đun M: Mô-đun chính của bộ điều khiển vạn năng

⑤ Đầu ra kỹ thuật số (DO) loại R: rơle； T: tranasistor (ống MOS)； RT: cả rơle và bóng bán dẫn

⑥ Đầu vào tương tự (AD) 4 kênh cho 43FH/50FH, 12 cho 70FH/HD, 16 cho 70KFH/100FH

⑦ Ngõ ra analog (DA) 2 kênh cho 43FH/50FH,8 cho 70FH/70HD/70KFH/100FH

⑧ AI loại E: Cặp nhiệt điện E (có thể tùy chỉnh như loại KT, S hoặc J hỗ trợ nhiệt độ âm)

PT:PT100 PT1000:PT1000 Điện trở nhiệt NTC 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V

V: 0-10V V5_:-5V~5V V_:-10~10V (chỉ hỗ trợ 7 và 10 inch V5_ và V_)

⑨ Loại AO A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V

V_:-10~10V (chỉ hỗ trợ 7 inch và 10 inch điện áp âm bao gồm 2 kênh)

⑩ Đếm tốc độ cao một pha C1, đếm pha C2 AB, đếm pha C3 ABZ;

Thông thường hỗ trợ 6 pha đơn 60KHz hoặc 2 AB (Z) 60KHz + 1 AB 10KHz

⑪ P0:Xung tốc độ cao 10KHz;Xung tốc độ cao P:100KHz;Thông thường 8 kênh,Y0-Y3 là

100KHz,Y4-Y7 là 10KHz;Đếm tốc độ cao đó cộng với xung tốc độ cao phải bằng 480KHz

⑫ Cổng Com tùy chọn đề cập đến Biểu đồ 1'tham số cơ bản'

1.

   Trưng bày	Kích thước	275*194*36mm
   	kích thước cắt bỏ	262*180mm
   	Sự tiêu thụ năng lượng	6-8W
   	Tính năng	Màn hình cảm ứng điện trở 60K màu, hỗ trợ hiển thị dọc
   Kỉ niệm	ĐẬP	64MB
   	ROM	KHÔNG PHẢI Flash 16MB
   	CPU	CPU 32 bit 408 MHz
   vào/ra	DI/DO	Tối đa 30DI/30DO (tối đa 28MR)
   	mức DI/DO	Đầu vào: NPN thụ động, thiết bị đầu cuối công cộng bị cô lập
   	loại DO	Rơle (MR) hoặc bóng bán dẫn (MT, Y0-Y3 là MOS) hoặc hỗn hợp (MRT) (Đầu ra rơle: tải tối đa 5A/ đầu ra bóng bán dẫn: tải tối đa 500mA)
   	I/O tương tự (không bắt buộc)	Tối đa 12AI/8AO
   	Loại AI (tùy chọn)	Cặp nhiệt điện E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/
   	Loại AO (tùy chọn)	0~10V /0~5V/ 0~20mA/ 4~20mA/ hỗn hợp/ -5~5V/ -10~10V (2AO cho 1 điện áp âm)
   Tốc độ caohàm số	Đếm tốc độ cao	Một pha 6 kênh 60KHz hoặc 2 AB 60KHz + 1 AB 10KHz, hoặc 2 ABZ 60KHz + 1 AB pha 10 KHz
   	xung tốc độ cao	8 kênh, Y0-Y3 là 100KHz, Y4-Y7 là 10KHz. Đếm tốc độ cao + xung tốc độ cao < 480KHz
   Sự liên quan	HMI	Cổng tải xuống HMI loại B (có thể tải xuống chương trình PLC thông qua chức năng thâm nhập USB), RS232
   		1 RS485 (thay đổi từ RS232 mặc định)
   	plc	1 Mini USB, 1 RS232 (cổng chương trình)
   		1 cổng Rs485 hoặc 2 cổng COM Rs485 (một cổng được thay đổi từ cổng Rs232 mặc định)
   		Cổng CAN (2.0A/B), cổng Ethernet, WIFI (sẽ chiếm cổng RS232 mặc định)
   Phần mềm	HMI	Phần Mềm Lập Trình HMI Coolmay mView
   	plc	Tương thích với Mitsubishi GX Developer 8.86 vàTÁC PHẨM 2
